光伏导轨螺母/T螺母
产品概述

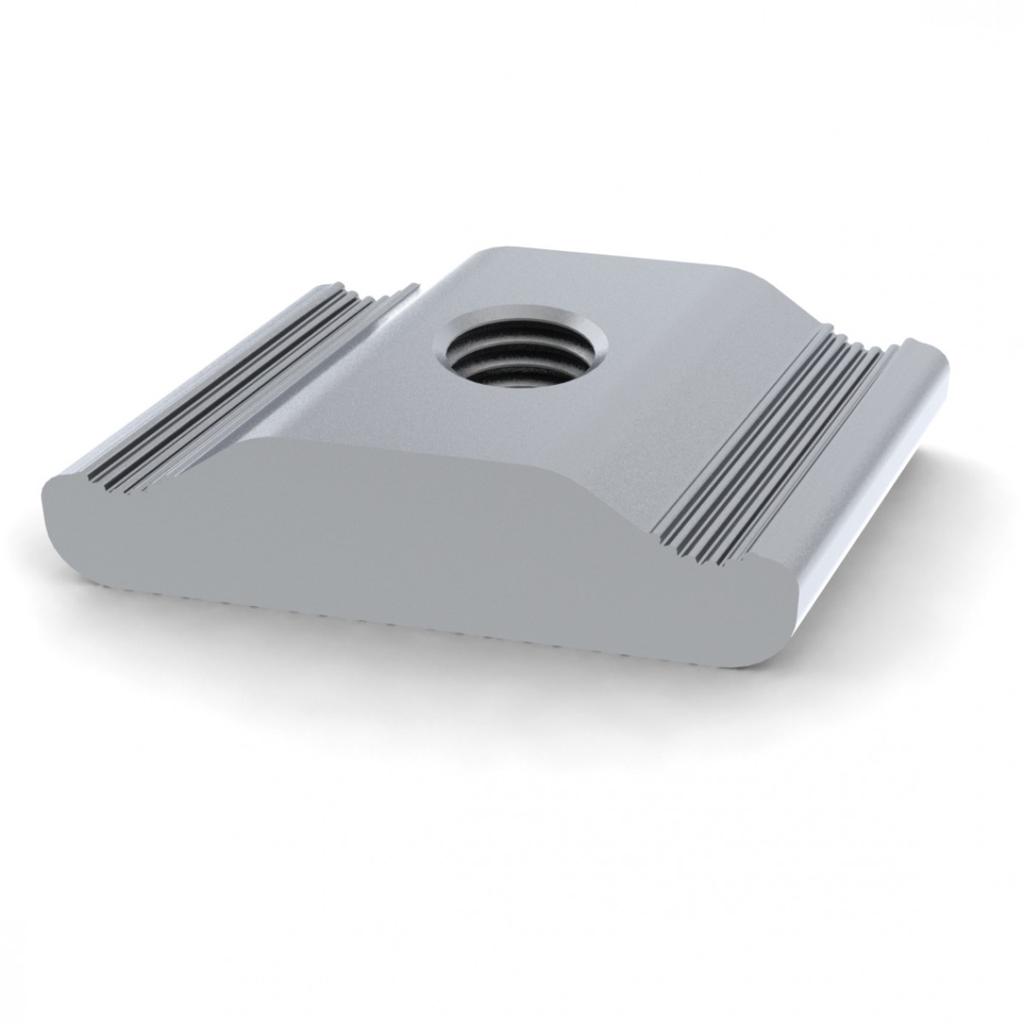

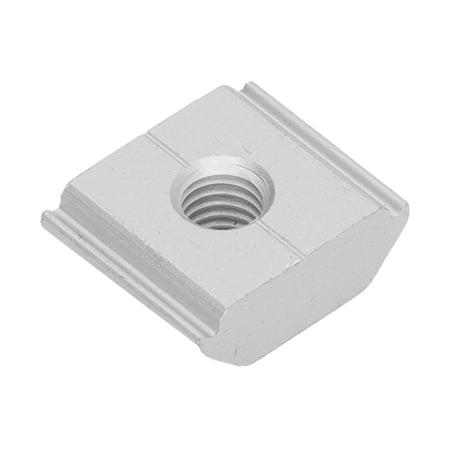

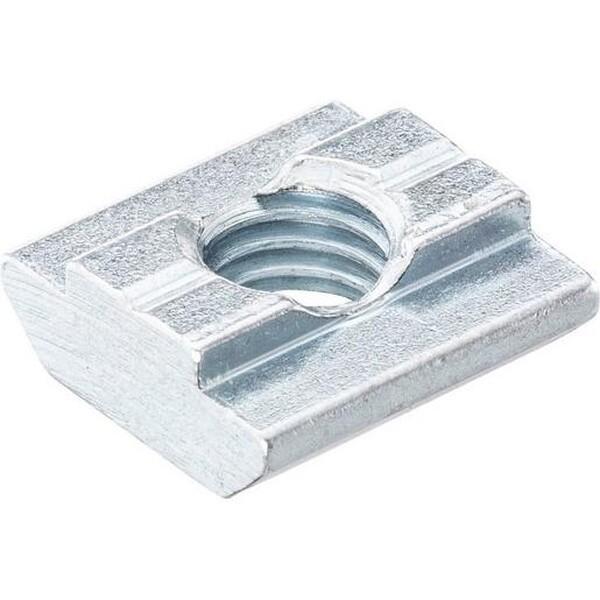

光伏导轨螺母(又称光伏T型螺母、锤头螺母)是光伏支架系统中连接导轨与压块、中间块、接地件及各类配件的关键紧固件。螺母放入铝合金导轨或C型钢滑槽后旋转90°即可卡位,配合螺栓实现免开孔、可无级调节的快速安装,有效提升屋顶和地面电站的施工效率。产品可选A2-70/A4-70不锈钢、碳钢镀锌、热浸镀锌等材质,规格覆盖M6、M8、M10,并提供带齿接地款与弹簧款,支持按图纸或样品定制。我们为全球经销商、EPC承包商和光伏支架制造商供货,依托稳定的中国供应链,提供灵活起订量、标准出口包装,并可协助安排第三方材质与力学检测。
获取该产品报价 →光伏导轨螺母/T螺母 - 产品特点
免开孔快速安装
螺母直接插入导轨槽内旋转卡位,无需在导轨上钻孔,减少现场工时。
无级位置调节
可沿导轨任意位置滑动定位,适应不同尺寸的光伏组件和安装间距。
高承载与抗拉拔
锤头结构与导轨槽口形成面接触,有效分散载荷,抵抗风载和雪载引起的拉拔力。
耐腐蚀耐候
可选不锈钢或热浸镀锌材质,适用于户外、沿海和高湿度环境的长期使用。
可选带齿接地设计
带齿款可穿透导轨阳极氧化层,辅助实现电气连续性,便于系统接地连接。
兼容多种导轨型号
可按主流铝合金导轨及C型钢槽型定制尺寸,适配不同支架体系。
支持OEM/ODM定制
可按图纸或样品定制尺寸、材质、表面处理及包装。
光伏导轨螺母/T螺母 - 规格与技术参数
| 产品名称 | 光伏导轨螺母 / T型锤头螺母 |
|---|---|
| 螺纹规格 | M6、M8、M10(可定制M12) |
| 螺纹标准 | 公制粗牙(ISO 261 / DIN 13) |
| 头部尺寸(参考) | 约20-30 mm,按导轨槽宽匹配 |
| 槽口适配 | 常见8 mm、10 mm槽宽及C型钢槽(以图纸确认) |
| 材质 | A2-70(304)、A4-70(316)不锈钢,Q235/45#碳钢 |
| 性能等级 | 不锈钢A2-70/A4-70;碳钢4.8/8.8级(按需) |
| 表面处理 | 本色、钝化、电镀锌、热浸镀锌 |
| 适用温度 | 约-40℃至+120℃(取决于材质和表面处理) |
| 包装方式 | 袋装/盒装+外箱+托盘,可定制标签 |
光伏导轨螺母/T螺母 - 材质与结构属性
本类产品的核心差异在于材质等级、表面防腐处理和头部结构形式,三者共同决定螺母在不同环境下的耐久性、安装方式与接地能力。
材质选择
A2-70不锈钢适合一般户外环境,A4-70(316)适合沿海、化工和高盐雾环境,碳钢适合成本敏感型项目。
表面处理
电镀锌成本低,适合干燥环境;热浸镀锌镀层更厚,耐腐蚀性更强;不锈钢可做钝化处理提升耐蚀性。
结构类型
可选标准锤头型、弹簧片型(预装定位)、带齿接地型,满足不同安装与接地需求。
槽型匹配
头部形状、厚度和倒角按导轨槽口设计,确保卡位可靠,避免滑脱或损伤导轨。
防松与防电化学腐蚀
可搭配弹垫、法兰螺栓或防松涂层使用;不锈钢螺母与铝导轨搭配时建议评估电偶腐蚀风险。
光伏导轨螺母/T螺母 - 应用场景
屋顶光伏支架
用于金属屋面、瓦片屋面和平屋顶的导轨系统,连接压块与导轨。
地面光伏电站
用于固定支架和跟踪支架的导轨连接,适应大规模快速施工。
工商业分布式光伏
适用于厂房屋顶等分布式项目,便于组件间距调整和后期维护。
光伏车棚与农光互补
用于车棚、大棚等钢铝结构,承受户外风雪载荷。
光伏接地系统
带齿款可配合接地线夹,辅助实现导轨间的电气连接。
通用铝型材与槽钢连接
也可用于工业铝型材、C型钢和管道支吊架系统。
光伏导轨螺母/T螺母 - 选型与采购
确认导轨槽型
提供导轨截面图或实物样品,以核对槽宽、槽深和唇口厚度。
选择螺纹规格
根据配套螺栓和设计载荷选择M6、M8或M10,并确认螺纹长度和牙距。
选择材质与表面
按安装环境(内陆、沿海、高腐蚀)和预算选择不锈钢或镀锌方案。
起订量与样品
支持小批量试单和样品确认,定制产品起订量可协商。
OEM定制
提供图纸、样品或参数即可报价,可定制标识、包装和成套配套螺栓。
询价所需信息
规格、材质、表面处理、数量、目的港及所需检测文件。
光伏导轨螺母/T螺母 - 质量与交付
原材料控制
采购前核对材质,可提供材质证明并按需提供光谱检测数据。
过程与出货检验
按批次抽检尺寸、螺纹和外观,必要时检测镀层厚度、盐雾和力学性能。
第三方检测支持
可协助安排SGS、BV等第三方机构检测,检测费用和周期另行确认。
标准出口包装
内袋/小盒加外箱和托盘,防潮防锈,适合海运和拼柜。
交付周期
常规规格库存或短周期交付,定制产品交期以样品确认后的订单为准。
贸易条款与物流
支持FOB、CIF、EXW等条款,可协调货代并提供装箱单、发票等出口文件。
适用于海外采购
支持样品采购、小批量采购、批量订单和 OEM 项目。 可根据客户要求安排产品包装、标签、装箱及出口文件。
光伏导轨螺母/T螺母 - 常见问题
如何避免不锈钢螺母与铝导轨之间的电偶腐蚀?
可选择合适的表面处理、使用绝缘垫片或防腐涂层,并结合安装环境评估。沿海或高湿度项目建议提前与我们沟通材质搭配方案。
最小起订量是多少?
标准规格支持小批量试单,定制产品起订量根据规格和材质而定,请联系我们获取报价。
能否按我们的导轨定制尺寸?
可以。请提供导轨截面图或样品,我们将确认槽型并制作样品,确认后再安排批量生产。
你们能否提供检测报告或认证文件?
我们可提供材质证明,并协助安排SGS等第三方检测,如盐雾、镀层厚度和力学性能测试。具体文件和费用请在询价时说明。
螺母能否用于接地连接?
带齿设计的螺母可穿透铝导轨表面氧化层,有助于电气连续性。但实际接地性能取决于整体系统设计,请以当地规范和系统设计要求为准。
应该选不锈钢还是镀锌材质?
内陆一般环境可选A2-70不锈钢或热浸镀锌;沿海、高盐雾或化工环境建议A4-70(316)不锈钢;对成本敏感且环境腐蚀性较低的项目可选电镀锌碳钢。
光伏T螺母有哪些常见规格?
常见螺纹规格为M6、M8、M10,头部尺寸根据导轨槽型而定。其他规格可按图纸或样品定制。
光伏导轨螺母和普通六角螺母有什么区别?
光伏导轨螺母采用T型或锤头形状,可直接插入导轨槽并旋转卡位,无需开孔和固定螺母位置,安装更快,也更适合在导轨上调节位置。
